Шасси
Модель шасси:

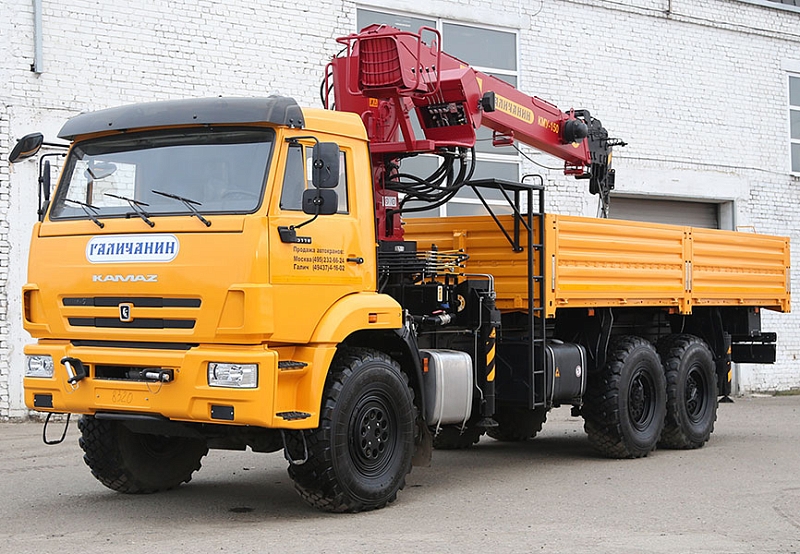

КАМАЗ-43118-50
Крано-манипуляторная установка
Модель KMУ:
Галичанин КМА-150-5
Максимальный грузовой момент, т/м:
15
Количество секций, шт.:
6
Опускание стрелы ниже горизонта, град.:
15
Угол поворота, град:
360 (без ограничений)
Вылет стрелы, макс/мин:
19/1,2
Длина/диаметр грузового каната, мм:
112/10
Максимальная высота подъёма, м:
20,9
Глубина опускания максимальная, не менее, м:
20,9
Грузоподъёмность/вылет стрелы, т/м:
7/2
Грузоподъёмность/вылет стрелы, т/м:
0,3/19
Допустимая вертикальная нагрузка на выносную опору в рабочем состоянии, т, не более:
на основную 10, на дополнительную 7
Скорость подъема-опускания груза лебедкой, м/с (макс/мин):
максимальная 0,224(13,44) - минимальная не ограничена
Объем масляного бака, л:
116
Длина бортовой платформы (внешний размер), м:
6,2
Вылет передних опор, мм:
5 600
Вылет задних опор, мм:
2 200
Место управления
при работе:
с сиденья на колонне
при установке на выдвижные опоры :
два пульта управления расположены на неповоротной части по разные стороны КМУ
Комплектация
Возможность независимого выдвижения каждой из опор, указатель уровня и температуры масла, счётчик времени наработки, манометр, 2 лестницы и рабочие площадки с двух сторон КМУ, 2 ящика в хвостовой части КМА для хранения и транспортирования подкладок под опоры.
Приборы и устройства безопасности КМУ:
- выключатель аварийной остановки (кнопка «СТОП»);
- ограничитель грузоподъемности;
- ограничитель сматывания каната;
- ограничитель высоты подъёма крюка для стрелы;
- ограничитель максимального угла наклона стрелы;
- предохранительные клапана;
- гидрозамки и клапана удержания груза;
- два креномера пузырькового типа;
- звуковая и световая (индикаторы (зеленый, желтый, красный)) предупреждающая сигнализация.
- таблички грузоподъемности с указателями угла наклона стрелы
